​　　近期，江西师范大学高等研究院陈义旺教授团队在新型薄膜太阳电池和超级电容器研究领域取得一系列突破性研究成果，该团队围绕太阳电池器件集成设计，解决了大面积印刷制备和柔性器件设计等多个关键科学问题和技术难点，多篇最新研究成果以江西师范大学为第一单位相继在国际顶级学术期刊《Advanced Functional Materials》和《Chemical EngineeringJournal》上发表。

　　团队研究了一种有效的有机太阳电池器件制备策略，通过调节材料的溶解度和结晶性，使用绿色正交溶剂实现了高效平面异质结器件的成功制备。该结构可以最大程度地减少材料相容性以及制备过程对底层冲刷的影响，且两层的独立处理可提供最佳的自聚集形态，更有效的电荷传输通道以及良好的给受体包装状态，为平面异质结器件的深入研究指出了方向。该研究成果以《All-Green Solvent-Processed Planar Heterojunction Organic Solar Cells with Outstanding Power Conversion Efficiency of16%》为题在国际材料领域顶级期刊《Advanced FunctionalMaterials》上发表，本文通讯作者为江西师范大学陈义旺教授和廖勋凡教授。

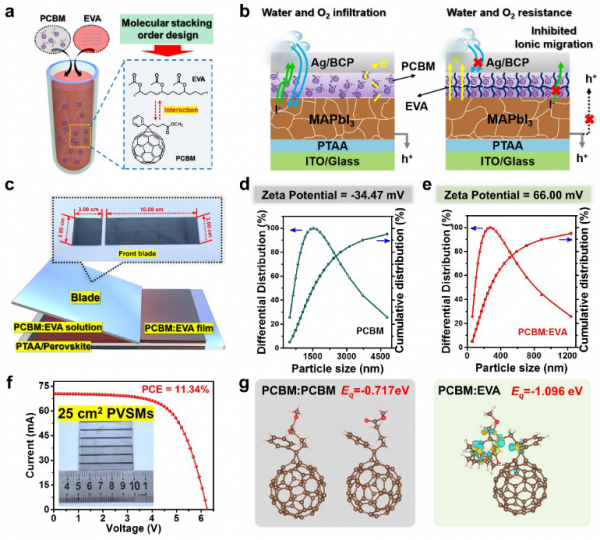

　　针对大面积印刷过程中薄膜均匀性问题，团队首次将乙烯-醋酸乙烯共聚物（EVA）作为添加剂引入[6,6]-苯基-C61-丁酸甲酯（PC₆₁BM）来抑制PC₆₁BM在溶液中的聚集，使其有序排列，同时能提高其薄膜质量和大面积印刷均匀性，将其作为钙钛矿太阳电池电子传输层，实现了高效稳定的大面积印刷模组器件，基于该策略制备的25cm²实际面积的MAPbI₃基太阳电池模组器件效率为11.34%。该研究成果以《A Regularity-Based Fullerene Interfacial Layer for Efficient and Stable Perovskite Solar Cells viaBlade-Coating》为题在国际材料领域顶级期刊《Advanced FunctionalMaterials》上发表，本文通讯作者为江西师范大学陈义旺教授和南昌大学谈利承教授。

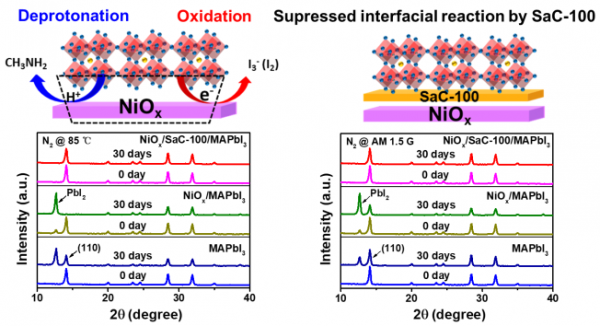

　　针对钙钛矿太阳电池高能力损失问题，团队通过在NiOx上沉积三羟甲基丙烷三(2-methyl-1-aziridinepropionate)(SaC-100)来抑制Ni³⁺与MAI之间的反应，从而提高了电导率并且减少了界面缺陷，最终降低了钙钛矿太阳电池能量损失，并提高了器件的稳定性。该研究成果以《Obstructing interfacial reaction between NiOx and perovskite to enable efficient and stable inverted perovskite solarcells》为题在化工领域顶级期刊《Chemical EngineeringJournal》上发表，本文通讯作者为江西师范大学陈义旺教授和南昌大学谈利承教授。

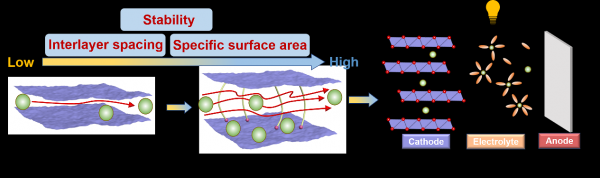

　　此外，团队在超级电容器研究领域也取得重要进展。团队研究了利用不同分子尺寸的脂肪二胺和芳香二胺分子作为支柱插入MXene层间，精确调控MXene层间间距和提升电化学活性面积，显著增强了MXene抗氧化和抗堆积稳定性，进一步提升了层间电荷传输能力和锌离子混合超级电容器的Zn²⁺离子存储能力，器件具有高容量、良好的倍率性能和循环稳定性。该研究成果以《Manipulating the Interlayer Spacing of 3D MXenes with Improved Stability and Zinc-Ion StorageCapability》为题在国际材料领域顶级期刊《Advanced FunctionalMaterials》上发表。本文通讯作者为江西师范大学陈义旺教授和南昌大学袁凯教授。

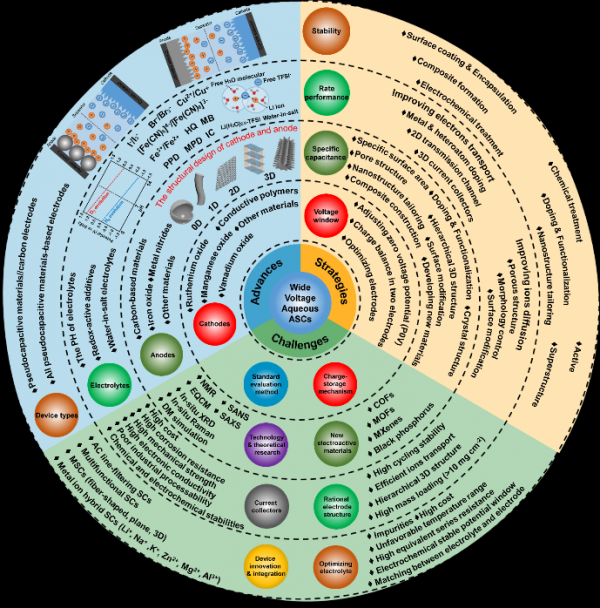

　　此外，团队系统总结了宽电压水系非对称超级电容器的研究进展、策略和挑战，该研究成果以《Wide Voltage Aqueous Asymmetric Supercapacitors: Advances, Strategies, andChallenges》为题在国际材料领域顶级期刊《Advanced FunctionalMaterials》上发表。本文通讯作者为江西师范大学陈义旺教授和南昌大学袁凯教授。

（图文/江西师范大学    编辑/熊雪源）
